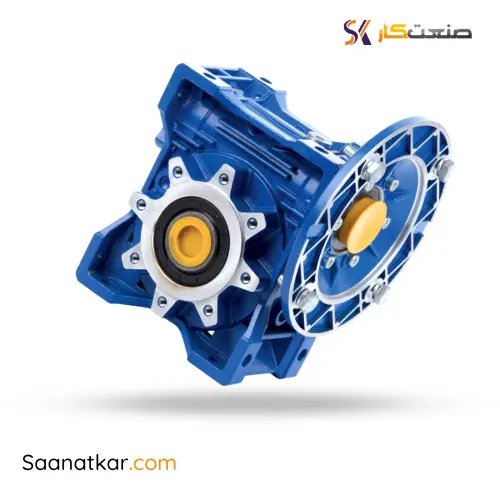

گیربکس حلزونی

خانه  »  اسلایدر صنعتی   »   خدمات ما   »   صنعتی   »   گیربکس صنعتی   »   محبوبترین ها   »   محصولات   »   موارد پیشنهادی   »   گیربکس حلزونی

گیربکس حلزونی

قیمت فروش گیربکس حلزونی سهند و شاکرین کوچک و مینیاتوری راهنمایی و طریقه نصب گیربکس حلزونی و گیربکس صنعتی شافت مستقیم

تحویل فوری
خدمات پس از فروش
کیفیت بالا
مشاوره

4.6
(11)

گیربکس حلزونی چیست؟

گیربکس حلزونی که یکی از پر کاربرد ترین کاهنده های سرعت و افزایش قدرت  می باشد. این نوع از گیربکس که به آن 90 درجه هم گفته می شود به دلیل صدای کم و اندازه کوچک و راندمان کاری بالا یکی از پر استفاده ترین گیربکس ها می باشد. گیربکس حلزونی متشکل از دو چرخدنده ساده و ماردون می باشد.

این مدل گیربکس دارای اندازه کوچک و بزرگ همچنین گشتاور بالا و صدای بی صدا می باشند که مصارف مختلف و گوناگونی دارند .این مدل گیربکس حلزونی سرعت الکتروموتورهای 1400 دور را از 14 دور تا 140 دور تغییر داده و دارای گشتاور بالایی می باشند.جنس بدنه این گیربکس تا سایز 90 آلومینیومی و از 90 به بالا چدنی می باشند.

گیربکس حلزونی چیست؟

مشخصات گیربکس حلزونی

گیربکس های حلزونی دارای ساده ترین مکانیزم در انواع این محصول می باشند. مشخصات این محصول عبارتند از : نوع دو دنده که دارای دو قسمت مارپیچ که معمولا جنس آن از فولاد، دنده از جنس برنز با هاب داخلی چدنی می باشند. بسته به شرایط استفاده از این گیربکس، در دو نوع شافت دار و هاب شافت دار در ورودی و خروجی ارایه می شود.

گیربکس های حلزونی که در گروه صنعت کار ارایه می شوند به علت استفاده از چرخدنده های برنجی و فولادی دارای صدای بسیار پایین و رو به صفر است که این امر علاوه بر پایین بودن صدا راندمان کاری بالا را دارا می باشد .سازمان ما یکی از نام های قابل اعتماد صنعت است که در ارائه این محصول با کیفیت بالا به مشتریان محترم موفق بوده است . این گیربکس مطابق با استانداردهای کیفیت بین المللی و با پشتیبانی تیم ما از متخصصان بسیار حرفه ای ساخته می شود. گیربکس چک شده و به موقع در محل مشتریان تحویل داده می شود.

مشخصات

اجزاء تشکیل دهنده گیربکس حلزونی

پیچ حلزونی (ماردون):

  • مهم‌ترین جزء گیربکس حلزونی است.
  • یک شفت مارپیچ است که در داخل چرخ‌دنده استوانه‌ای قرار می‌گیرد.
  • وظیفه انتقال نیرو و ایجاد حرکت چرخشی در چرخ‌دنده را بر عهده دارد.
  • معمولاً از جنس فولاد سخت شده ساخته می‌شود تا در برابر سایش مقاوم باشد.

چرخ دنده استوایی

  • یک چرخ‌دنده با دندانه‌های دایره‌ای است که با پیچ حلزونی درگیر می‌شود.
  • معمولاً از جنس برنز یا چدن ساخته می‌شود تا اصطکاک را کاهش داده و از سایش پیچ حلزونی جلوگیری کند.
  • اندازه و تعداد دندانه‌های آن بر نسبت انتقال گیربکس تاثیرگذار است.

پوسته گیربکس

  • تمام اجزای داخلی گیربکس حلزونی را در بر می‌گیرد.
  • از جنس چدن یا آلومینیوم ساخته می‌شود.
  • وظیفه محافظت از اجزای داخلی، کاهش صدا و لرزش و همچنین ایجاد یک محفظه برای روانکاری را بر عهده دارد.

یاتاقان‌ها

  • برای پشتیبانی از شفت‌ها و کاهش اصطکاک استفاده می‌شوند.
  • معمولاً از نوع بلبرینگ یا رولبرینگ هستند.
  • جنس یاتاقان‌ها بسته به بار وارده و سرعت چرخش انتخاب می‌شود.

شفت‌ها

  • برای انتقال نیرو از ورودی به خروجی گیربکس استفاده می‌شوند.
  • معمولاً از جنس فولاد ساخته می‌شوند.
  • شفت ورودی به پیچ حلزونی متصل است و شفت خروجی به چرخ‌دنده متصل است.

قطعات و اجزای گیربکس

قطعات و اجزای گیربکس حلزونی

گروه بازرگانی صنعت کار مفتخر است انواع گیربکس حلزونی را با قیمت مناسب در سراسر کشور در اختیار شما عزیزان قرار دهد

1پیچ
2مهره
3درپوش روغن
4کاسه نمد
5بلبرینگ
6اورینگ
7خار
8پوسته
9فلنج ورودی
10فلنج خروجی
11هالو شفت خروجی
12دنده برنجی
13واشر فنری
14ماردون دنده فولادی
15هالو شفت ورودی

انواع گیربکس حلزونی

 انواع این مدل عبارتند از : مکعبی و حلزونی چدنی

گیربکس حلزونی کتابی یا مکعبی یکی از انواع این محصول می باشد که به طور کلی از یک چرخ دنده برنزی و یک ماردون فولادی تشکیل شده است. همچنین از ساختار آن می توان به هاب کروی، شافت و بلبرینگ اشاره کرد و شافت آن به طور مستقیم به الکتروموتور نصب خواهد شد. جنس بدنه این گیربکس معمولا از چدن یا آلومنیوم تشکیل شده، و از مقاومت بالایی در مقابل لرزش و تکانهای دستگاه برخوردار می باشد.

از برند های معتبر گیربکس حلزونی کتابی می توان به سهند انواع چینی اشاره کرد که درارای ساختار مکعبی شکل بوده و کاربرد بالایی در صنعت دارد. از مزایای گیربکس سهند می توان به موارد زیر اشاره کرد.

  • کاربری راحت بدون پیچیدگی خاص.
  • کاهش هزینه تعمیر و نگهداری
  • کاهش آلودگی صوتی در دستگاه
  • صرفه جویی در وقت و هزینه

نسبت دور در (گیربکس کتابی مکعبی سهند) بین 7 تا 100 متغییر می باشد و متناسب با سایز فریم گیربکس با الکتروموتور های مختلفی قابلیت اتصال را خواهد داشت.

 انواع گیربکس حلزونی

جدول مشخصات ورودی و خروجی تیپ های گیربکس مکعبی

تیپشافت ورودیشافت خروجی
259mm11mm
3011/9mm14mm
4014/11mm18mm
5014/19mm25mm
6319/24mm25mm
7519/24mm28mm
9024/28mm35mm
11028/38mm42mm
13028/38mm45mm
15028/38mm50mm

چدنی

گیربکس حلزونی با بدنه چدنی نسبت به مدل آلومنیومی آن از مقاومت بالایی برخوردار می باشد. بدنه آلومینیومی به سرعت سرد شده و تحمل تنش را ندارد. از برندهای معتبر این مدل می توان به سهند و شاکرین اشاره کرد که به مدل های VF و MVF مشهور می باشند.

شاکرین که کارخانه آن در اصفهان قرار دارد یکی از تولید کنندگان گیربکس حلزونی چدنی در مدل های VF دارای شافت غیر مستقیم و MVF که به صورت مستقیم کوبل می شود. شرکت شاکرین در سال 1380 شروع به کار کرده و انواع گیربکس صنعتی با کیفیت بالا و استانداردهای روز دنیا را طراحی و تولید می کند. این شرکت دارای استاندارد ISO 9001 بوده و انواع هلیکال ، حلزونی ، خورشیدی جهت استفاده در صنایع مختلف تولید کرده و گروه بازرگانی صنعت کار آن را با قیمت مناسب عرضه می نماید.

گیربکس حلزونی چدنی

مدل های گیربکس چدنی

  • VF : این مدل گیربکس دارای شفت ورودی و هالو شفت خروجی می باشد.
  • MVF : این مدل دارای هالو شفت ورودی، فلنج دار و هالو شفت خروجی می باشد.
  • VF/FC : دارای شافت ورودی و هالو شافت خروجی فلنج دار می باشد.
  • MVF/FC : دارای هالو شافت ورودی، فلنج دار و هالو شافت خروجی فلنج دار می باشد.

توجه : عددی که بعد از VF می آید فاصله بین محور حلزون و مرکز چرخ حلزون را نشان می دهد.

این گیربکس ها با محور ورودی یکطرفه و معمولا با محور خروجی تو خالی ارایه می شود.

جدول مشخصات ورودی و خروجی تیپ های گیربکس چدنی

تیپشافت ورودیشافت خروجی
6219mm-VF | MVF-19mm25mm
8624mm-VF | MVF-24mm35mm
11028mm-VF | MVF-28mm40mm
13030mm-VF | MVF-38mm45mm
15035mm-VF | MVF-38mm50mm
18540mm-VF | MVF-42mm60mm

کاربرد گیربکس حلزونی

این مدل گیربکس مصارف زیادی در صنایع دارند. از کاربردهای گیربکس حلزونی می توان به موارد زیر اشاره کرد:

  • انواع بالابر در کارخانجات
  • صنایع کاشی و سرامیک
  • نوار نقاله
  • دستگاه کانوایر conveyor
  • دستگاه های نانوایی اتوماتیک
  • صنایع بسته بندی
  • صنایع مواد غذایی
  • صنایع مواد شیمیایی
  • صنایع تولید کنندگان چوب

گیربکس حلزونی چیست ؟

گیربکس حلزونی به عنوان پر کاربرد ترین وسیله در دستگاه ها و ماشین آلات صنعتی کاربرد دارد. این محصول وظیفه انتقال نیرو توسط ماردون فولادی و چرخدنده برنجی را دارد.

انواع گیربکس حلزونی کدامند؟

گیربکس حلزونی در انواع : پایه دار ، فلنچ دار و هالو شافت در بازار موجود می باشد. پوسته آن به صورت چدنی و آلومینیومی می باشد که دارای مقاومت بسیار بالا در مقابل ارتعاشات و لرزش ها می باشد.

قیمت گیربکس

گیربکس حلزونی از سایز و مدل های مختلفی برخوردار می باشد بنابراین قیمت این متغیر می باشد. برای مشاوره و خرید آن با مشاورین گروه بازرگانی صنعت کار در تماس باشید

قیمت گیربکس حلزونی

باعث افتخاره که مارا در شبکه های اجتماعی دنبال می کنید

اینستاگرام

امتیاز به محصول و پست

روی یک ستاره کلیک کنید تا به آن امتیاز دهید!

میانگین امتیاز 4.6 / 5. تعداد آرا: 11

اولین نفری باشید که امتیاز می دهید.

68 بازدید
  1. رحیمی گفت:

    گیربکس حلزونی VF تیپ 62 چه برندهای موجود است؟

    1. admin گفت:

      سلام وقت بخیر
      در حال حاضر فقط برندهای سهند و شاکرین و نمونه های چینی

  2. رحمانی گفت:

    سلام وقت بخیر
    گیربکس کتابی تیپ ۵۰ میخواستم ممنون میشم قیمت هم اعلام بفرمایید

    1. admin گفت:

      سلام جناب رحمانی
      بله موجود هست. برای اطلاع از لیست قیمت ها تماس بگیرید.

  3. ماهان گفت:

    گیربکس حلزونی تیپ ۱۳۰ خروجی ۴۵ موجود هست؟

    1. admin گفت:

      سلام بله موجود هست.
      برندهای چینی، ایرانی و اروپایی

  4. علیرضا گفت:

    سلام وقت بخیر گیربکس حلزونی تیپ ۳۰ موجود هست لطفا قیمت هم اعلام بفرمایید

    1. admin گفت:

      بله برندهای KS, TS و برندهای ایرانی سهند و شاکرین موجود هست

  5. شهرام گفت:

    سلام وقت بخیر
    گیربکس حلزونی برند ks تیپ ۹۰ موجود هست؟

    1. admin گفت:

      سلام بله موجود هست. جهت سفارش و اطلاع از لیست قیمت با شرکت در تماس باشید
