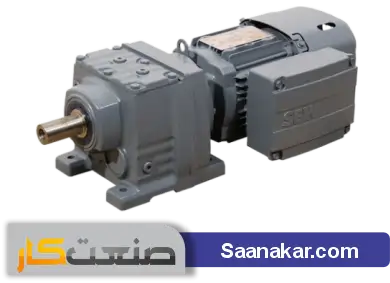

گیربکس شافت مستقیم هلیکال

بروز شده در شهریور 13, 1402

گیربکس شافت مستقیم با دنده هلیکال یکی از پرکاربردترین گیربکس های صنعتی می باشد. در گیربکس های هلیکال محور شافت ورودی و خروجی در یک راستا قرار دارد. جنس بدنه گیربکس هلیکال Helical Gearbox اغلب از فولاد یا چدن است و شفت آنها از فولادی می باشند. ویژگی های فنی گیربکس هلیکال عبارتند از :

• گستردگی توان قابل استفاده در مقایس های بالا
• دور خروجی با تنوع بالا از دور پایین تا دور بالا
• سطح درگیری دندانه های مناسب
• بازدهی بالا تا حدود نود و پنج درصد
• سایزبندی مناسب برای انواع کاربری
• جهت مستقیم انتقال نیرو

فروش انواع گیربکس شافت مستقیم هلیکال پایه دار و فلنج دار SEW آلمان، ایلماز ترکیه، پارس گرجی و شاکرین ساخت ایران و انواع چینی با بهترین قیمت و بالاترین کیفیت در گروه بازرگانی صنعت کار جهت خرید و مشاوره فنی با ما در تماس باشید.

اجزای گیربکس هلیکال

اجزای گیربکس شافت مستقیم یا هلیکال عبارتند از:

• پوسته: تمام قطعات و اجزای گیربکس را در خود جای داد که معمولا جنس آن از چدن می باشد.
• چرخ‌دنده : اصلی‌ترین اجزای گیربکس به حساب می آید، که به شکل هلیکال و مورب می باشد.
• محور ورودی و خروجی: در اصل محور ورودی و خروجی یک قطعه فولادی است که چرخ‌دنده‌ها بر روی آن سوار می‌شوند. این قطعه که همان شافت گیربکس است، در دو مدل هالو و یا تو پر (Solid) کار انتقال نیرو را انجام می دهد.
• کاسه نمد: برای عدم ورود عوامل محیطی همچون زرات و گرد و غبار به داخل پوسته گیربکس استفاده می‌شود. همچنین برای عدم نشت روغن گیربکس از محفظه به بیرون از کاسه نمد استفاده می شود.
• یاتاقان: جهت خنثی کردن بار محوری و شعاعی که به شفت وارد می‌شود، مورد استفاده قرار می‌گیرد.
• درپوش روغن: جهت کنترل شرایط ویسکوزیته روغن و قطعات موجود درون پوسته گیربکس شافت مستقیم هلیکال از این درپوش استفاده می‌شود.

انواع کیربکس هلیکال

از انواع گیربکس شافت مستقیم یا هلیکال می توان به گیربکس های یک یا چند طبقه(تک استیج، چند استیج)، پایه دار یا فلنج دار، پایه و فلنج اشاره کرد.

گیربکس تک استیج

در گیربکس شافت مستقیم تک استیج، شفت خروجی در جهت مخالف محور ورودی می چرخند. در هر مرحله جهت چرخش دوباره برعکس می شود. این گیربکس ها در عین سادگی، عملکرد بسیار قوی و بالایی دارند. گیربکسهای هلیکال اکثرا برای دورهای خروجی بالا و محیط هایی با محدودیت فضا و گشتاور خروجی 37 تا 830 نیوتن متر، به طور ویژه برای کاربردهای فن، پمپها و دمنده ها استفاده می شود.

گیربکس هلیکال دو استیج

گیربکس دو استیج هلیکال معمولا برای ایجاد یک کاهش دنده دو مرحله ای بین شفت ورودی و خروجی استفاده می شود. همچنین برای منتقل کردن نیرو از چرخ دنده های حلزونی استفاده می شود.

گیربکس هلیکال پایه دار

گیربکس های شافت مستقیم هلیکال پایه دار به طور معمول برای اتصال در حالت افقی استفاده و طراحی می شوند.

هلیکال فلنج دار

گیربکس های هلیکال فلنج دار به طور استاندارد برای نصب در حالت عمودی مورد استفاده قرار می گیرند. فلنچ گیربکس های هلیکال از متریال همان پوسته اصلی که چدن می باشد ساخته می شود.

موتورگیربکس شافت مستقیم دور متغییر

موتور گیربکس شافت مستقیم دور متغیر با تغییر دور خروجی این امکان را به کابران و مصرف کنندگان می دهند که در محدوده دوری خاصی بتوانند به دورهای قابل تغییر خود دست یابی داشته باشند.

کاربرد گیربکس شافت مستقیم هلیکال

گیربکس شافت مستقیم مثل سایر انواع گیربکس صنعتی کاربردهای فراوانی در صنایع دارد. مهمترین کاربردهای گیربکس هلیکال عبارتند از:

• صنایع مواد غذایی
• صنایع فولاد
• صنایع سیمان
• صنعت دارو سازی و بسته بندی
• صنعت آب و فاضلاب

انواع برند های گیربکس هلیکال

گروه بازرگانی صنعت کار انواع گیربکس شافت مستقیم هلیکال را در برند های SEW آلمان، ایلماز ترکیه، پارس گرجی و شاکرین ایرانی و انواع چینی این گیربکس را موجود و در سراسر کشور عرضه می نماید. برای مشاوره و خرید این محصول با متخصصین ما در تماس باشید.

قیمت گیربکس شافت مستقیم هلیکال

قیمت فروش گیربکس شافت مستقیم هلیکال با توجه به نوسان قیمت ارز و به دلیل وارداتی بودن این محصول و همچنین تنوع مدل ها و قدرت، گشتاور آن متغیر می باشد. پیشنهاد می شود جهت اطلاع از آخرین قیمت و همچنین مشاوره فنی قبل از خرید گیربکس مد نظر خود با گروه بازرگانی صنعت کار در تماس باشید.

سوالات متداول

گیربکس هلیکال چیست؟

به مجموعه ای از چرخدنده های مورب در گیربکس صنعتی که توانایی تحمل و انتقال بالایی از توان و نیرو را دارند، گیربکس هلیکال گفته می شود.

کاتالوگ گیربکس را از کجا تهیه کنیم؟

کاتالوگ گیربکس شافت مستقیم را می توان از فروشگاه ها و کارخانجات تولید کننده گیربکس تهیه کرد. همچنین می توانید در قسمت دانلود کاتالوگ وب سایت به تمامی کاتالوگ های محصولات دسترسی داشته باشید.

انواع گیربکس هلیکال کدامند؟

از انواع گیربکس هلیکال می توان به پایه دار، گیربکس هلیکال فلنج دار، پایه دار فلنج دار، هلیکال با گلدان خروجی اشاره کرد.
